Oscilloscope Passive probe
With X1/X10 Switch Passive probe

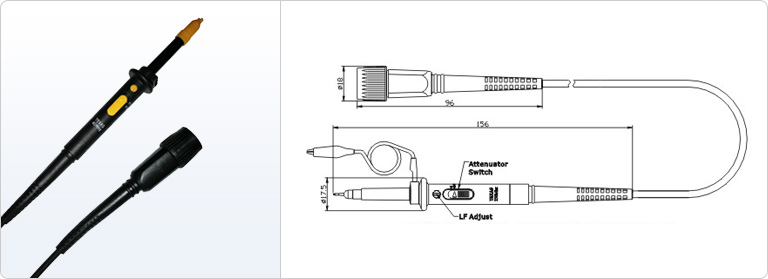

20MHz~100MHz Passive Probe TEXAS-XX/I Series
MODEL |
TEXAS20/I
| TEXAS40/I
| TEXAS60/I
| TEXAS100/I
|
Atten.Ratio |
X1 |
X10 |
X1 |
X10 |
X1 |
X10 |
X1 |
X10 |
Bandwidth (MHz@3dB) |
10 |
20 |
10 |
40 |
10 |
60 |
10 |
100 |
Rise-time (ns) |
35 |
17.5 |
35 |
8.75 |
35 |
5.8 |
35 |
3.5 |
Input Res. (ohM) |
1M |
10M |
1M |
10M |
1M |
10M |
1M |
10M |
Input Cap. (pF) |
57 |
15 |
57 |
15 |
57 |
15 |
57 |
15 |
Comp.Range (pF) |
X |
10~35 |
X |
10~35 |
X |
10~35 |
X |
10~35 |
Max. Input Volt. |
600VDC+pkAC |
Safety |
Conformed IEC-61010 CATI |
Cable Length |
1.2m |

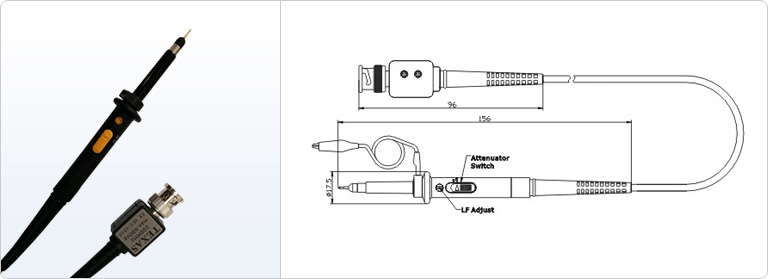

150MHz~250MHz Passive Probe TEXAS-XX/I Series
MODEL |
TEXAS150/I
| TEXAS200/I
| TEXAS250/I |
Atten.Ratio |
X1 |
X10 |
X1 |
X10 |
X1 |
X10 |
Bandwidth (MHz@3dB) |
10 |
150 |
10 |
200 |
10 |
250 |
Rise-time (ns) |
35 |
2.33 |
35 |
1.75 |
35 |
1.4 |
Input Res. (ohM) |
1M |
10M |
1M |
10M |
1M |
10M |
Input Cap. (pF) |
57 |
15 |
57 |
15 |
57 |
15 |
Comp.Range (pF) |
X |
10~35 |
X |
10~35 |
X |
10~35 |
Max. Input Volt. |
600VDC+pkAC |
Safety |
Conformed IEC-61010 CATI |
Cable Length |
1.2m |

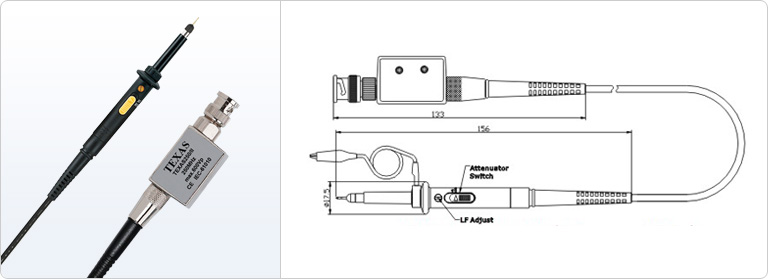

150MHz~250MHz Passive Probe TEXAS-XX/II Series
MODEL |
TEXAS150/II
| TEXAS200/II
| TEXAS250/II
|
Atten.Ratio |
X1 |
X10 |
X1 |
X10 |
X1 |
X10 |
Bandwidth (MHz@3dB) |
10 |
150 |
10 |
200 |
10 |
250 |
Rise-time (ns) |
35 |
2.33 |
35 |
1.75 |
35 |
1.4 |
Input Res. (ohM) |
1M |
10M |
1M |
10M |
1M |
10M |
Input Cap. (pF) |
57 |
15 |
57 |
15 |
57 |
15 |
Comp.Range (pF) |
X |
10~35 |
X |
10~35 |
X |
10~35 |
Max. Input Volt. |
600VDC+pkAC |
Safety |
Conformed IEC-61010 CATI |
Cable Length |
1.2m |

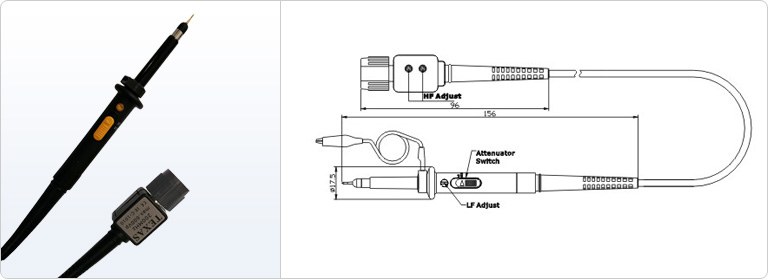

150MHz~300MHz High-Bandwidth Passive Probe TX5400A Series
MODEL |
TX5415A
| TX5420A
| TX5425A
| TX5430A
|
Atten.Ratio |
X1 |
X10 |
X1 |
X10 |
X1 |
X10 |
X1 |
X10 |
Bandwidth (MHz@3dB) |
10 |
150 |
10 |
200 |
10 |
250 |
10 |
300 |
Rise-time (ns) |
35 |
2.33 |
35 |
1.75 |
35 |
1.4 |
35 |
1.17 |
Input Res. (ohM) |
1M |
10M |
1M |
10M |
1M |
10M |
1M |
10M |
Input Cap. (pF) |
57 |
15 |
57 |
15 |
57 |
15 |
57 |
15 |
Comp.Range (pF) |
X |
10~35 |
X |
10~35 |
X |
10~35 |
X |
10~35 |
Max. Input Volt. |
600VDC+pkAC |
Safety |
Conformed IEC-61010 CATI |
Cable Length |
1.2m |
